新型造型材料宝珠砂理化指标和特点

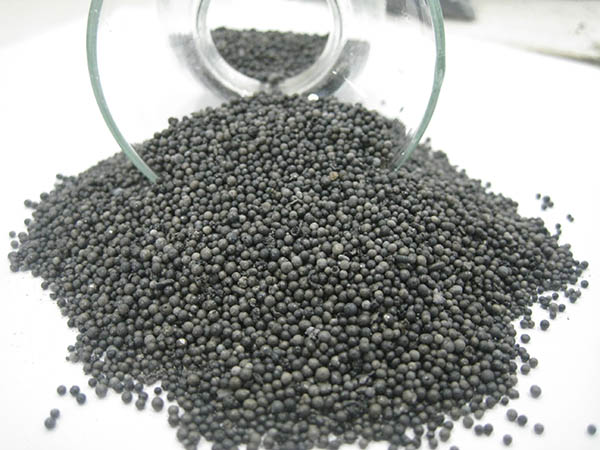

    宝珠砂是对熔融状态下的优质氧化铝质的原料进行喷雾造粒，使之再结晶而得到的高耐热性，低热膨胀，球状人工陶瓷砂。宝珠砂系列产品其性能优于各种普通铸造型砂,而在性价比上优于铬铁矿砂、锆砂、刚玉砂，产品可循环使用，是铸造行业提高铸件质量，降低成本,减少污染的有效途径,是目前世界铸造业较为理想的新型铸造用砂。


    新型造型材料宝珠砂理化指标和特点:

    1、化学主成分:高铝质材料，主含量Al203达70%以，上:2、耐火度1800C以上:

    3、角形系数:1.1，近似球形。

    4、密度(堆积密度):1.65-1.95g/cm。

    5、热膨胀率(1000C加热10分钟):0.13%。

    6、高温稳定性好，类似铬铁矿砂。从而易获得高质量的铸件表面。7、球状粒形，具有很高的透气性，在砂型强度等同的情况下，较传统造型砂粘接剂的加入量减少25%左右。

    8、具有良好的高温退让性，对避免铸件裂纹有很好的作用。

    9、耐破碎性好，旧砂回用再生方便，再生率可达96%以上，大量减少废砂排放。

    10、密度只是铬铁矿砂的一半，从而使高质量型砂成本(对比铬铁矿砂)降低约50%以上。

    试验证明，宝珠砂具有耐高温、粒型好、砂型精度高、抗酸碱侵蚀、易溃散、破碎率低、回用性强等优点。是铸铁、铸钢、铸铜、铸铝使用的理想造型材料。性价比超过铬矿砂，锆英砂。
