宝珠砂在呋喃树脂砂的作用

    随着球墨铸铁研究与探索的不断加深，目前已经出现延展性更好的球墨铸铁,例如QT700-5。性能可以与传统铸钢相媲美，这也使很多铸钢件逐渐用球墨铸铁代替生产。

    球墨铸铁件大多采用呋喃树脂砂工艺生产，一般树脂加入量控制在0.8%~1.5%，固化剂20%~70%。而呋喃树脂具有许多天生的不足之处：对原砂要求高，需要高含量的硅砂，含泥量与酸耗值要特别控制。

    使用中具有刺鼻性气味产生。生产成本高。

    如果在生产中将原砂换成宝珠砂，呋喃树脂自硬砂工艺生产中遇到的许多问题都能得到很好的解决。

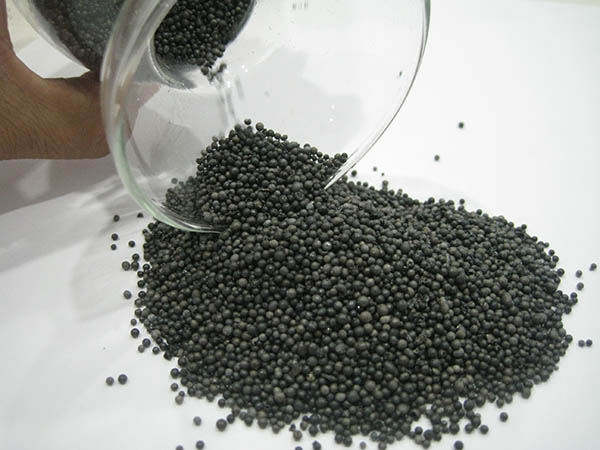

    原砂。宝珠砂是以Al2O3为主的人工砂，一般氧化铝含量在70以上，含泥量为0。氧化铝常温下为中性，与呋喃树脂中树脂，固化剂基本不发生反应，可以有效地降低酸耗值，提高铸件质量。

    树脂，固化剂加入量明显降低。树脂加入量减少40%之后，型砂强度依然超过硅砂。相应的刺激性气体得到相应的改善。同时树脂加入量降低，整体发气量减少，气孔类缺陷明显减少。

    硅砂回收再生一般采用热法再生，对能源消耗较大，硅砂回收采用机械法，再生过程中会破碎，整体型砂粒度会变细，相应的树脂加入量会进一步增多，型砂排气性变差。宝珠砂再生可以使用热法或机械摩擦法，无论是哪一种再生，宝珠砂粒度都基本上不会产生变化，可以有效保证铸件的质量稳定。

    硅砂为多角形砂，模具设计中中小件一般拔模斜度设计在1%左右。宝珠砂为球形，相对摩擦力较硅砂小，拔模斜度能够相应的减小，节省后续机加的费用。硅砂回收率较低，一般再生率90%~95%，固废产生较多。宝珠砂回收率能到达98%以上，有效的减少固废排放。

    宝珠砂耐火度高，粒型接近球形，流动性好。在球墨铸铁生产过程中，基本上不会产生粘砂类缺陷。可以有效降低清理打磨的工作量。
